MDM
Мастер-система ведения единой цифровой модели электросетевого хозяйства предприятия со встроенной отраслевой геоинформационной системой. Позволяет объединить модели разных систем, одновременно выстраивая интеграционные процессы предприятия по международным стандартам CIM и российским ГОСТ
Основные функции
Совмещает представление оборудования электросетевого хозяйства как с точки зрения имущественного объекта с целью его учета, эксплуатации и обслуживания, так и с точки зрения функционального использования, необходимого для SCADA

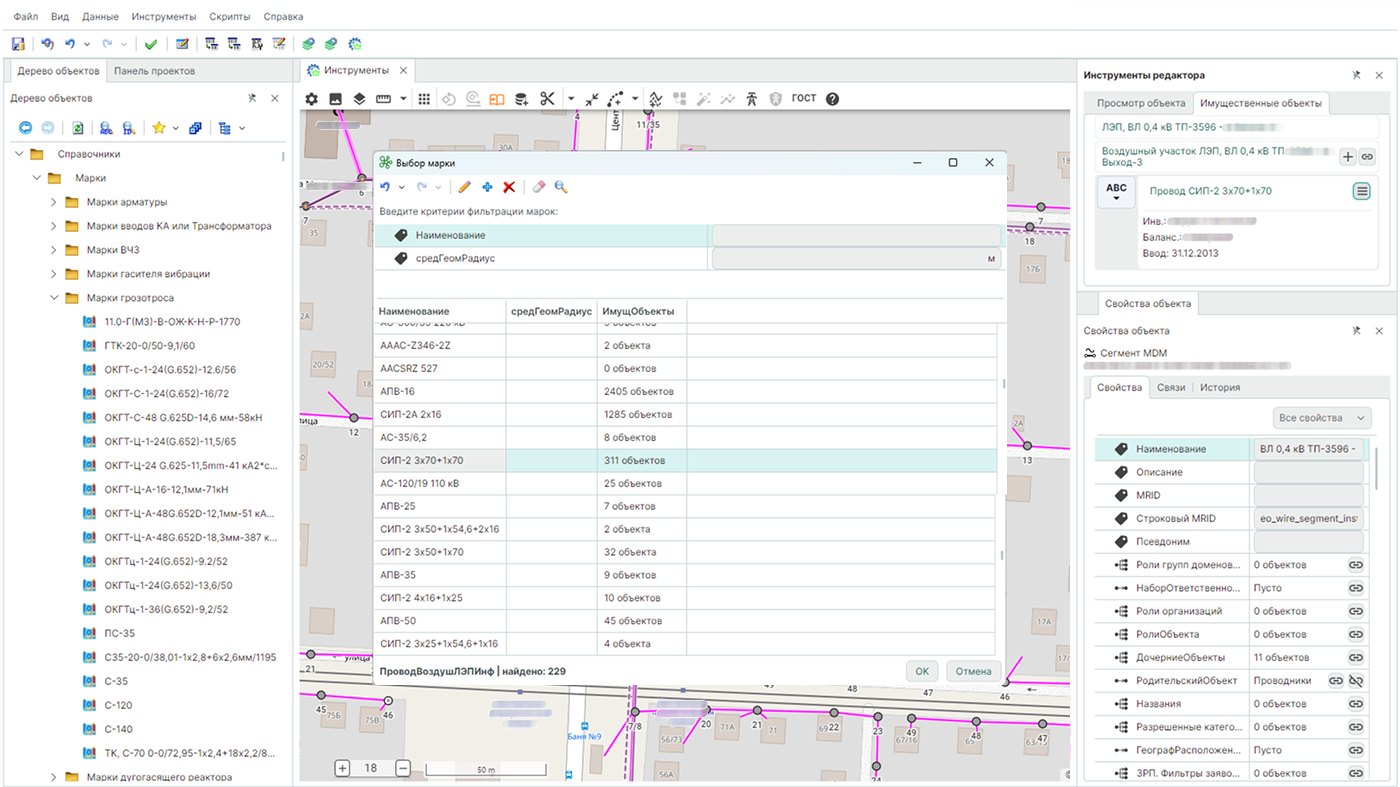

- 01Однократный ввод данных и сокращение затрат на поддержание моделей
- 02Интеграция моделей информационных систем предприятия

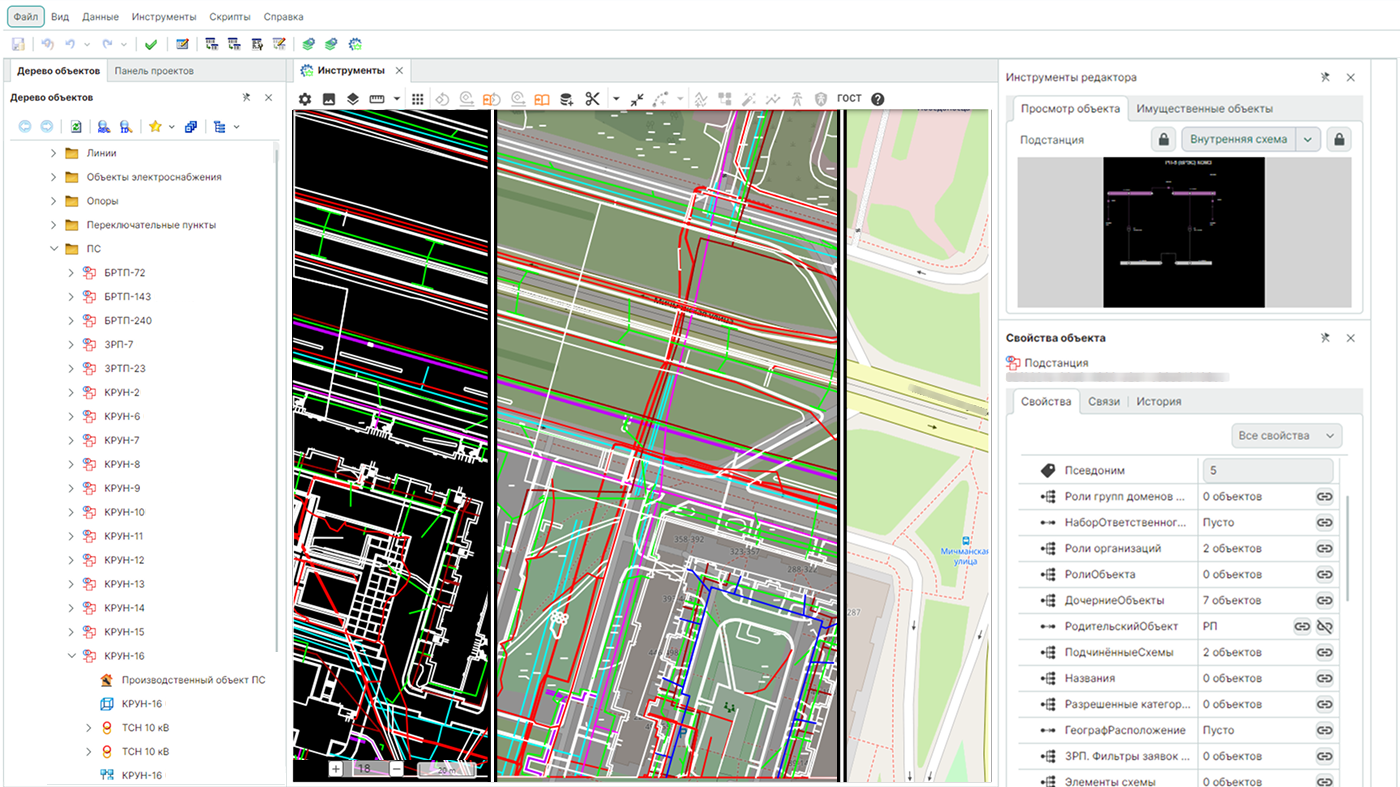

- 03Моделирование и проверка корректности данных на географической подложке
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
Возможности системы гибко конфигурируются с учетом потребностей предприятия

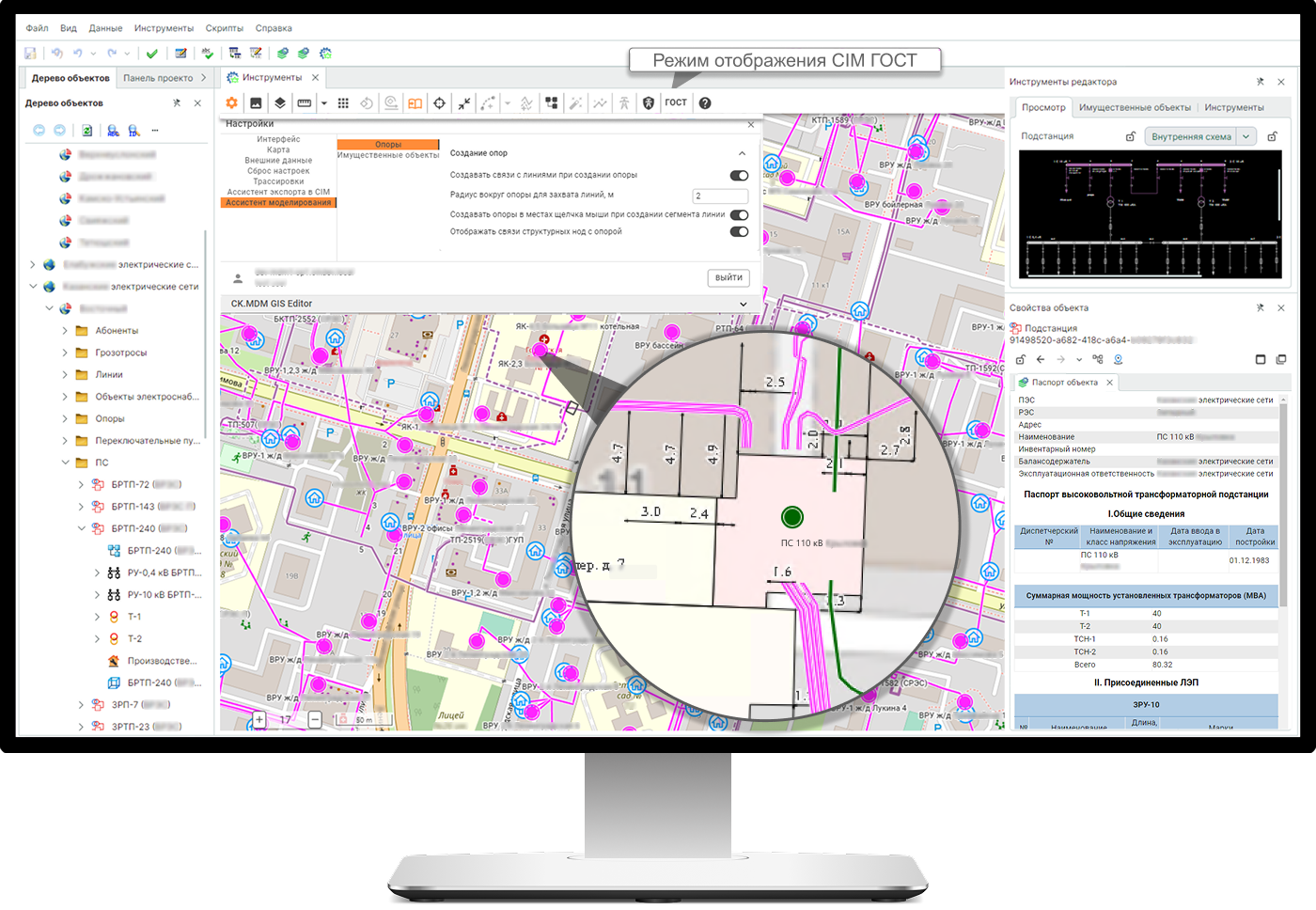

Возможность создания общей цифровой модели электросетевого хозяйства предприятия, обеспечив однократный ввод данных для эксплуатируемых на предприятии информационных систем
- Позволяет моделировать графические схемы электростанций и подстанций любого класса напряжения, схемы электрических сетей, описание справочников, паспортные характеристики оборудования, геопространственные данные и другую информацию.

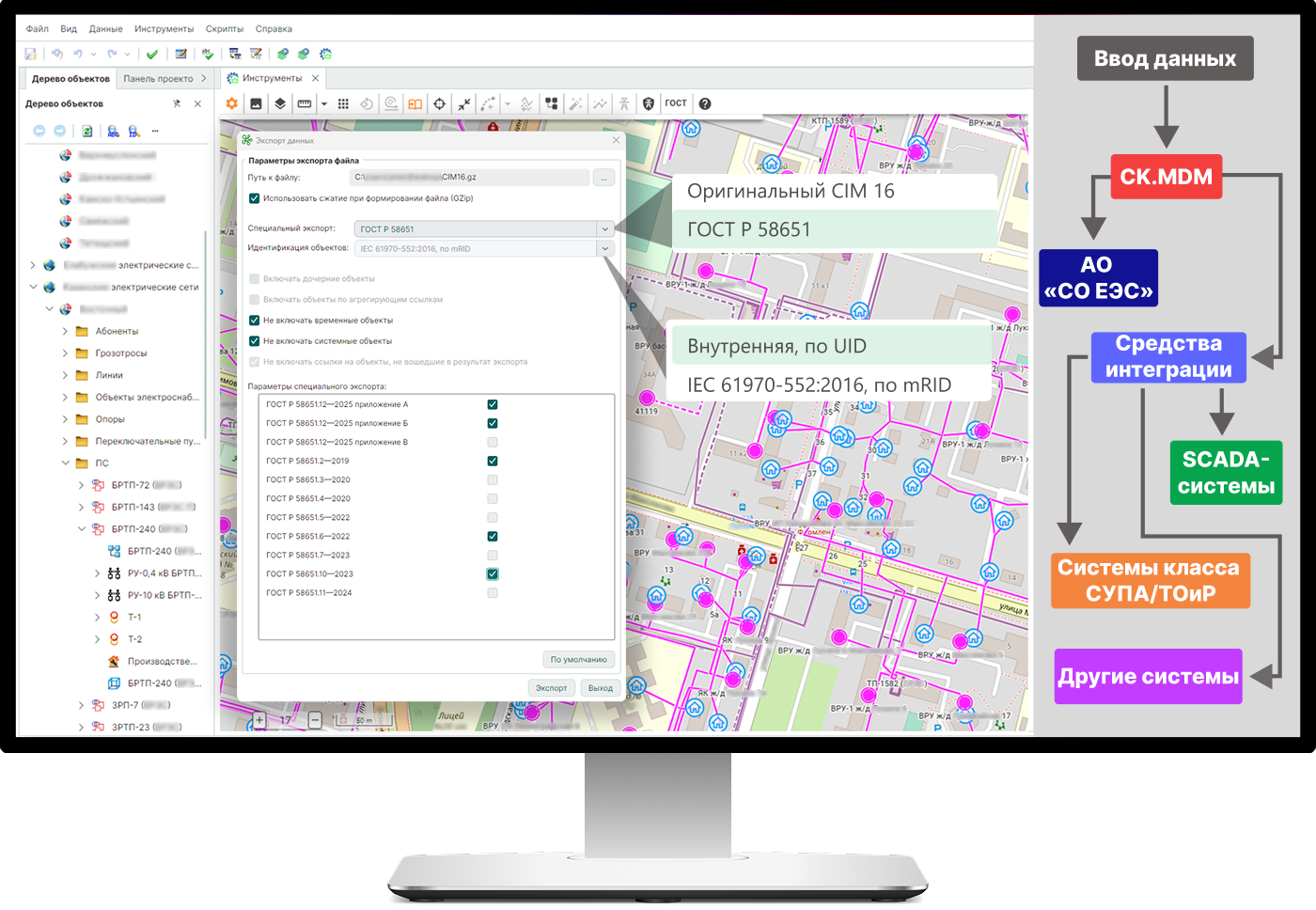

- Включает необходимый набор инструментов для экспорта модели предприятия в соответствии с требованиями международных стандартов CIM и российских ГОСТ, в том числе позволяя решать задачу информационного обмена с CIM-порталом АО «СО ЕЭС» в объеме приказа №1340 Министерства энергетики РФ от 20.12.2022 г.
Завершающим этапом ввода информации об электрической сети в единую цифровую модель предприятия является публикация изменений во внешние информационные системы

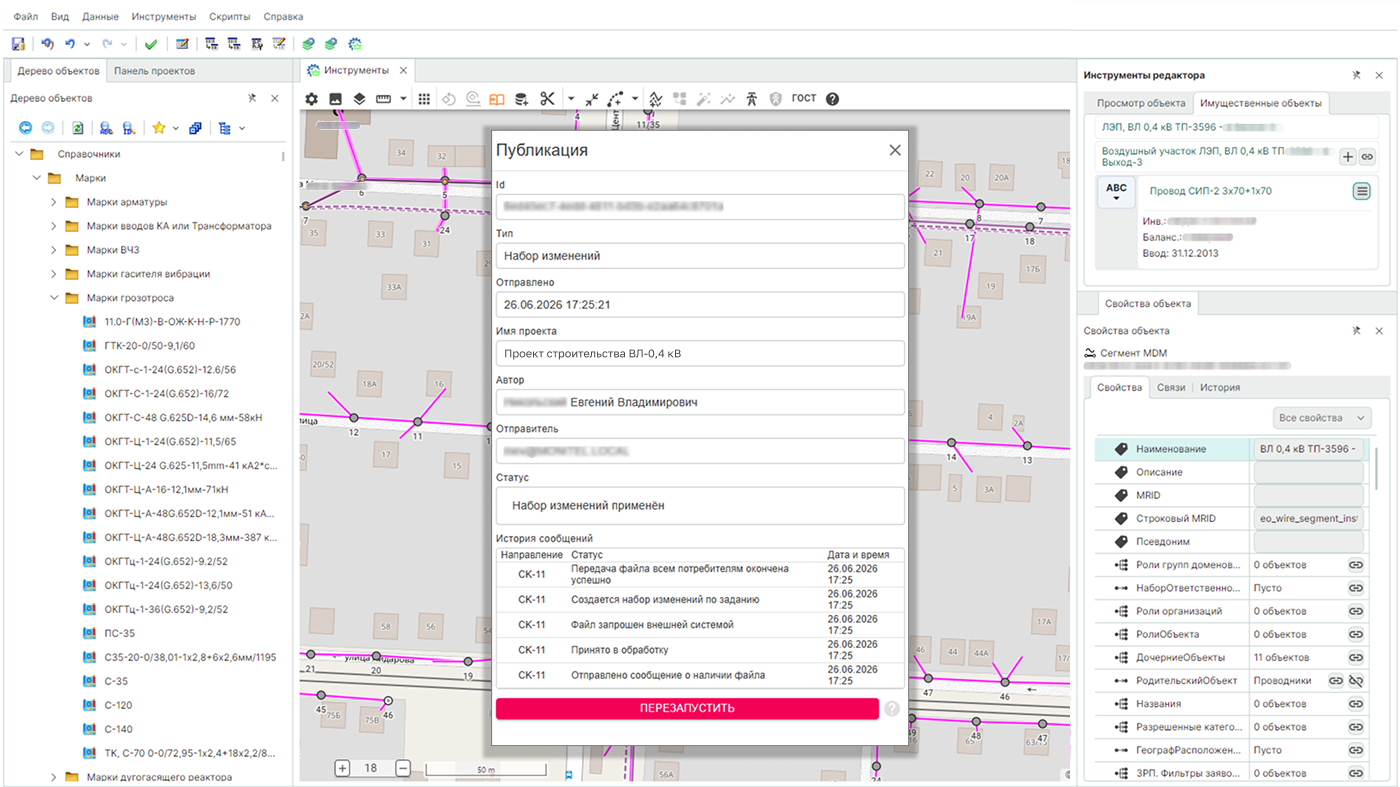

- CK.MDM самостоятельно производит выгрузку изменений модели, направляет их во внешние системы в соответствии с заданными конфигурациями и контролирует успешность их применения.
- Совмещение двух представлений оборудования, функционального и имущественного, позволяет CK.MDM становиться единым источником получения данных как для SCADA-систем, так и для систем класса СУПА/ТОиР, систем управления транспортом электроэнергии, систем коммерческого и технического учета электроэнергии, расчета и анализа потерь электроэнергии и т.д.
Предоставляет набор специализированных инструментов и цифровых ассистентов детального, в том числе пофазного моделирования способа прокладки воздушных и кабельных ЛЭП
- Создание топологически связанной электрической сети происходит непосредственно на географической подложке, включая моделирование конструктивных элементов ЛЭП с детализацией до уровня расположения отдельных проводов и кабелей, объектов электроснабжения и другой информации.
- Для контроля вводимых данных происходит проверка рассчитанных геометрических длин провода с вводимыми значениями из исполнительной документации, что способствует дополнительной валидации единой модели предприятия.
Позволяет обеспечить консистентность модели при недостаточности информации, решая задачу поиска и создания недостающих участков сетей, информация о которых содержится в охранных зонах ЛЭП
- При анализе геометрии прокладки воздушных и кабельных ЛЭП происходит автоматический поиск соответствующих охранных зон, нанесенных на публичной кадастровой карте, проверка вхождения в охранные зоны с предоставлением информации о выявленных расхождениях.
- Автоматизированный способ моделирования учитывает опорные точки зданий и сооружений, информацию о ЛЭП, нанесенную на географические подложки и другие данные, в соответствии с которыми производится построение топологии сетей любых классов напряжения.
Набор специализированных инструментов, позволяющих визуализировать и упростить формирование инвестиционных программ по развитию электрических сетей предприятия
- Решение позволяет выявлять энергодефицитные зоны, моделировать этапы освоения территорий и, в конечном итоге, повышать качество обработки заявок на технологическое присоединение.
- Обеспечивает возможность упрощенного моделирования объектов сетевого хозяйства для максимального ускорения и упрощения работы специалиста, определять места размещения подстанций, трассы кабельных и воздушных ЛЭП с учетом будущей нагрузки, выполнять оценку возможности подключения нового объекта без угрозы перегрузки сети, выявлять районы, где ожидается нехватка мощности.

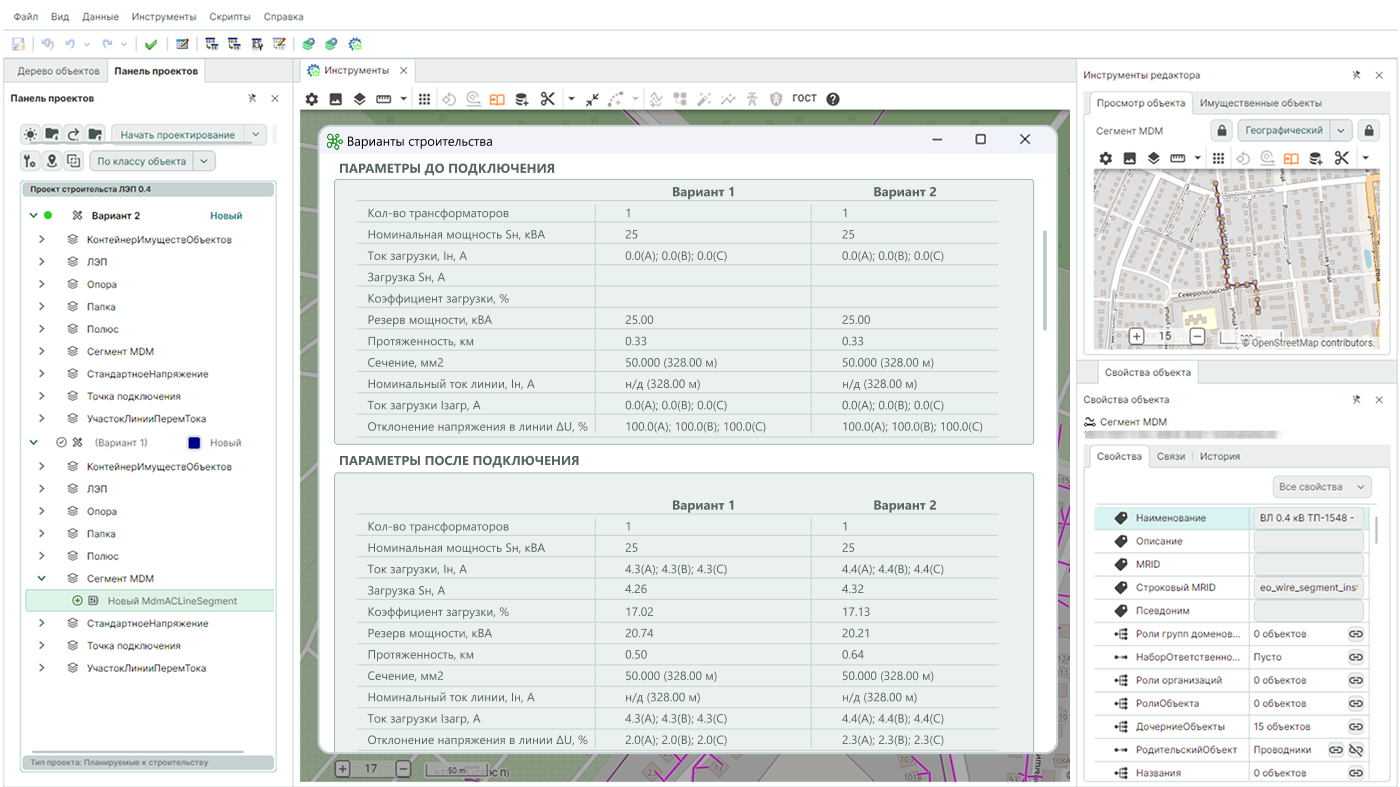

Единое пространство планирования и анализа строительных проектов, позволяющее минимизировать риски коллизий и повышающее согласованность действий участников процесса

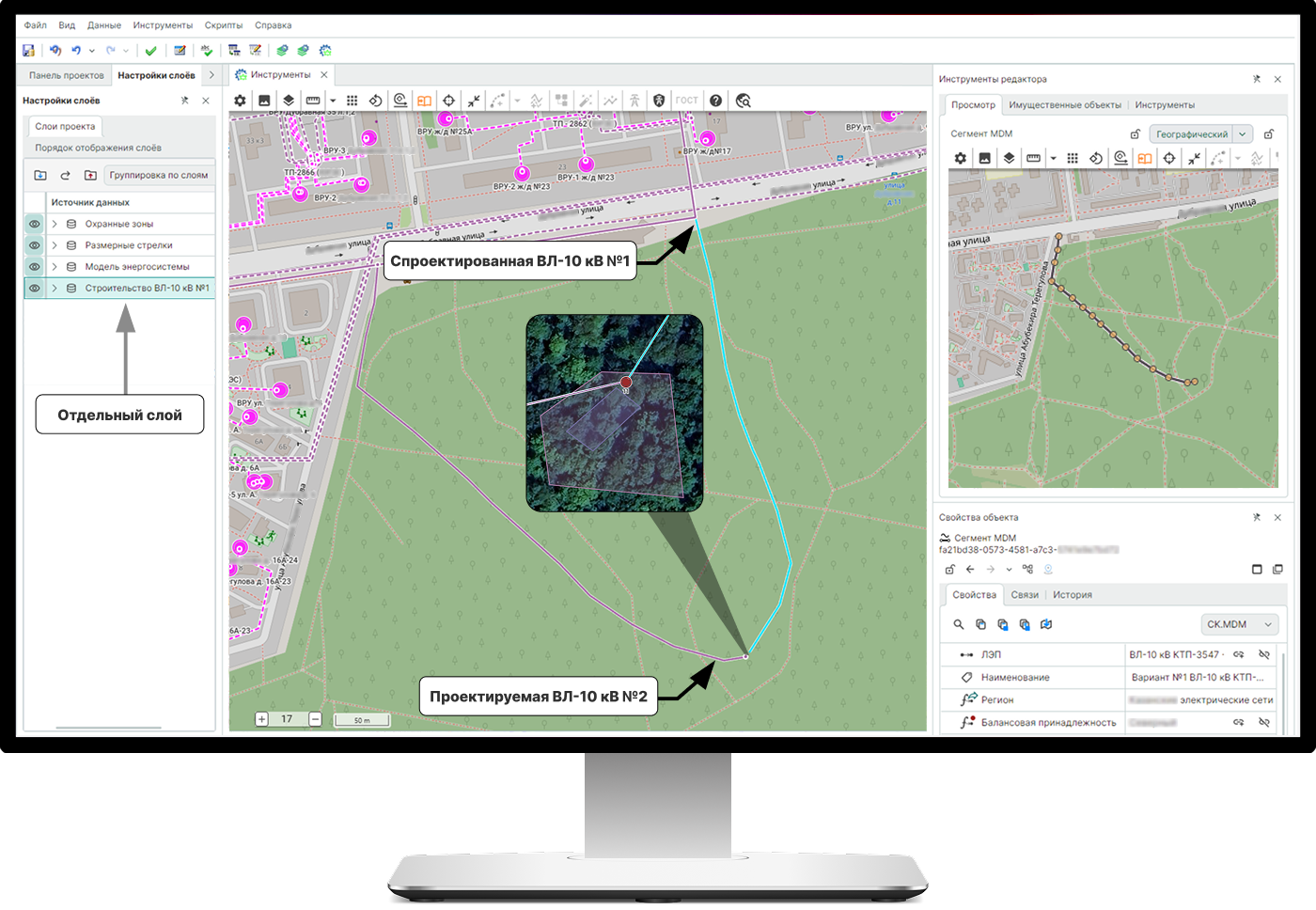

- Применяется при проектировании новых объектов, их реконструкции и моделирования технического присоединения новых потребителей для моделирования возможных вариантов строительства с учетом последующей эксплуатации электрической сети.
- Пользователи получают единую актуальную версию всех строительных проектов, что исключает работу с устаревшими или разрозненными данными, возможность оценки влияния технического присоединения нового объекта на существующую сеть, взаимного влияния строительных проектов.

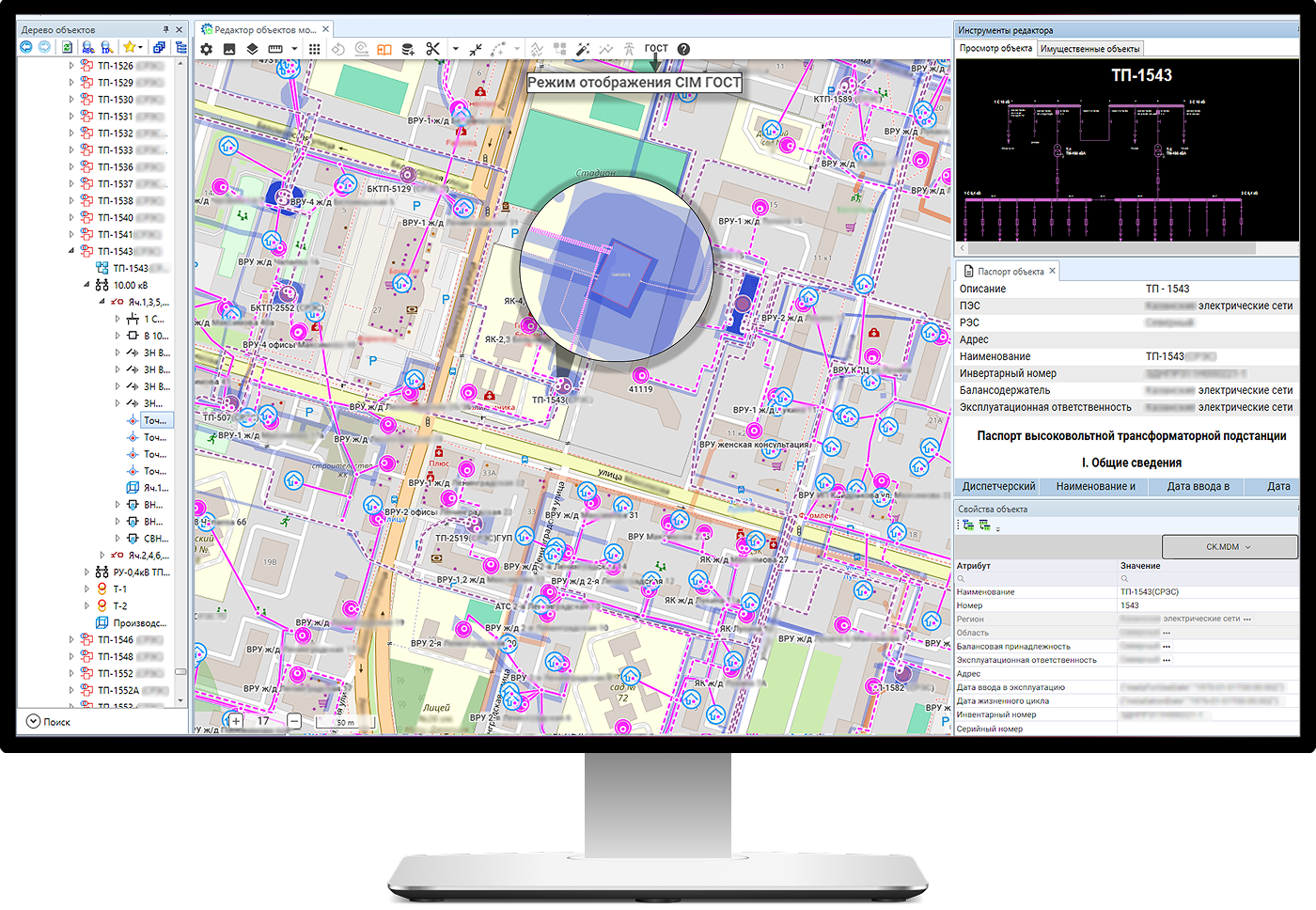

Единая точка ввода информации
Возможность создания общей цифровой модели электросетевого хозяйства предприятия, обеспечив однократный ввод данных для эксплуатируемых на предприятии информационных систем
- Позволяет моделировать графические схемы электростанций и подстанций любого класса напряжения, схемы электрических сетей, описание справочников, паспортные характеристики оборудования, геопространственные данные и другую информацию.
- Включает необходимый набор инструментов для экспорта модели предприятия в соответствии с требованиями международных стандартов CIM и российских ГОСТ, в том числе позволяя решать задачу информационного обмена с CIM-порталом АО «СО ЕЭС» в объеме приказа №1340 Министерства энергетики РФ от 20.12.2022 г.

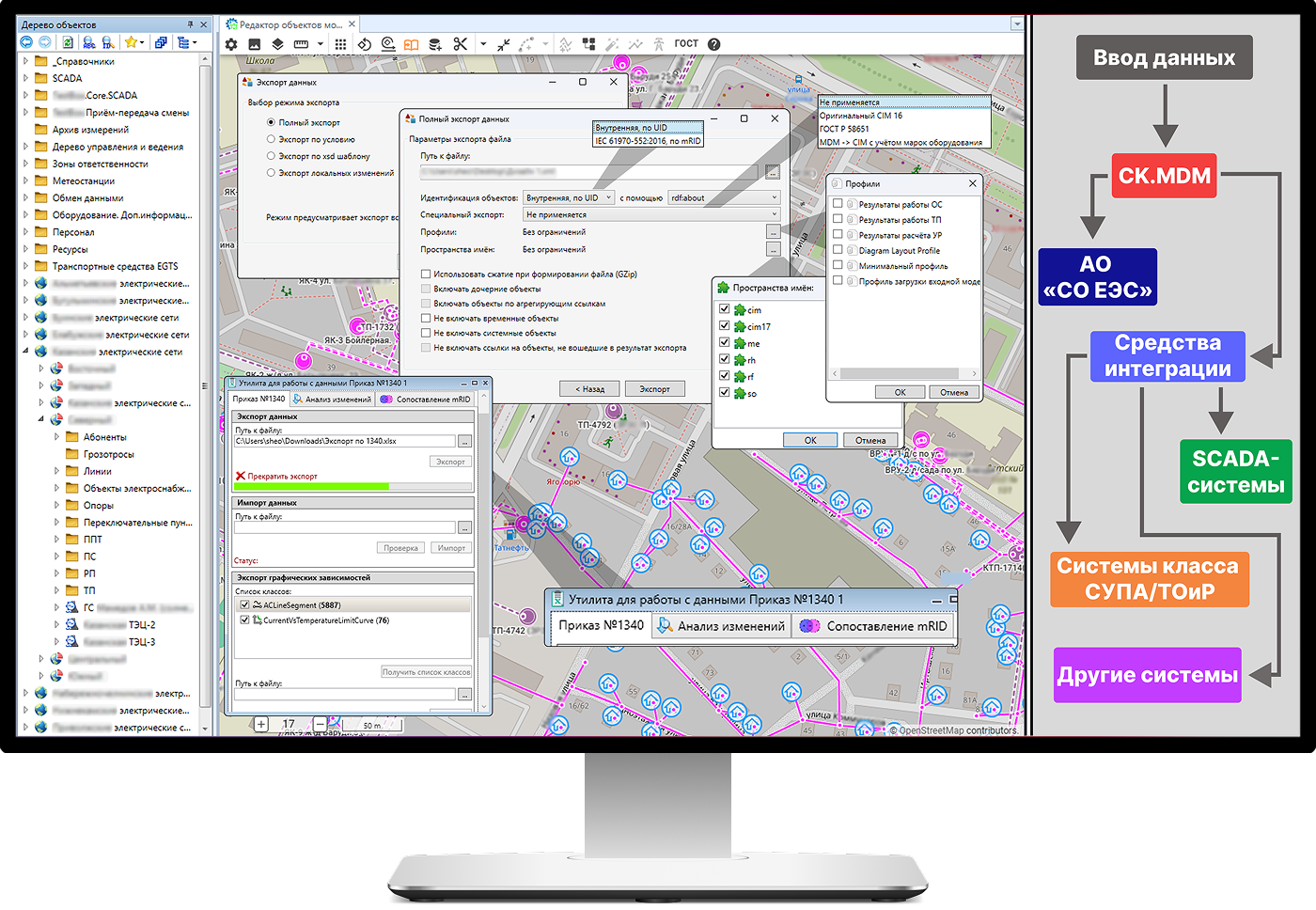

Объединение разрозненных систем предприятия
Завершающим этапом ввода информации об электрической сети в единую цифровую модель предприятия является публикация изменений во внешние информационные системы
- CK.MDM самостоятельно производит выгрузку изменений модели, направляет их во внешние системы в соответствии с заданными конфигурациями и контролирует успешность их применения.
- Совмещение двух представлений оборудования, функционального и имущественного, позволяет CK.MDM становиться единым источником получения данных как для SCADA-систем, так и для систем класса СУПА/ТОиР, систем управления транспортом электроэнергии, систем коммерческого и технического учета электроэнергии, расчета и анализа потерь электроэнергии и т.д.

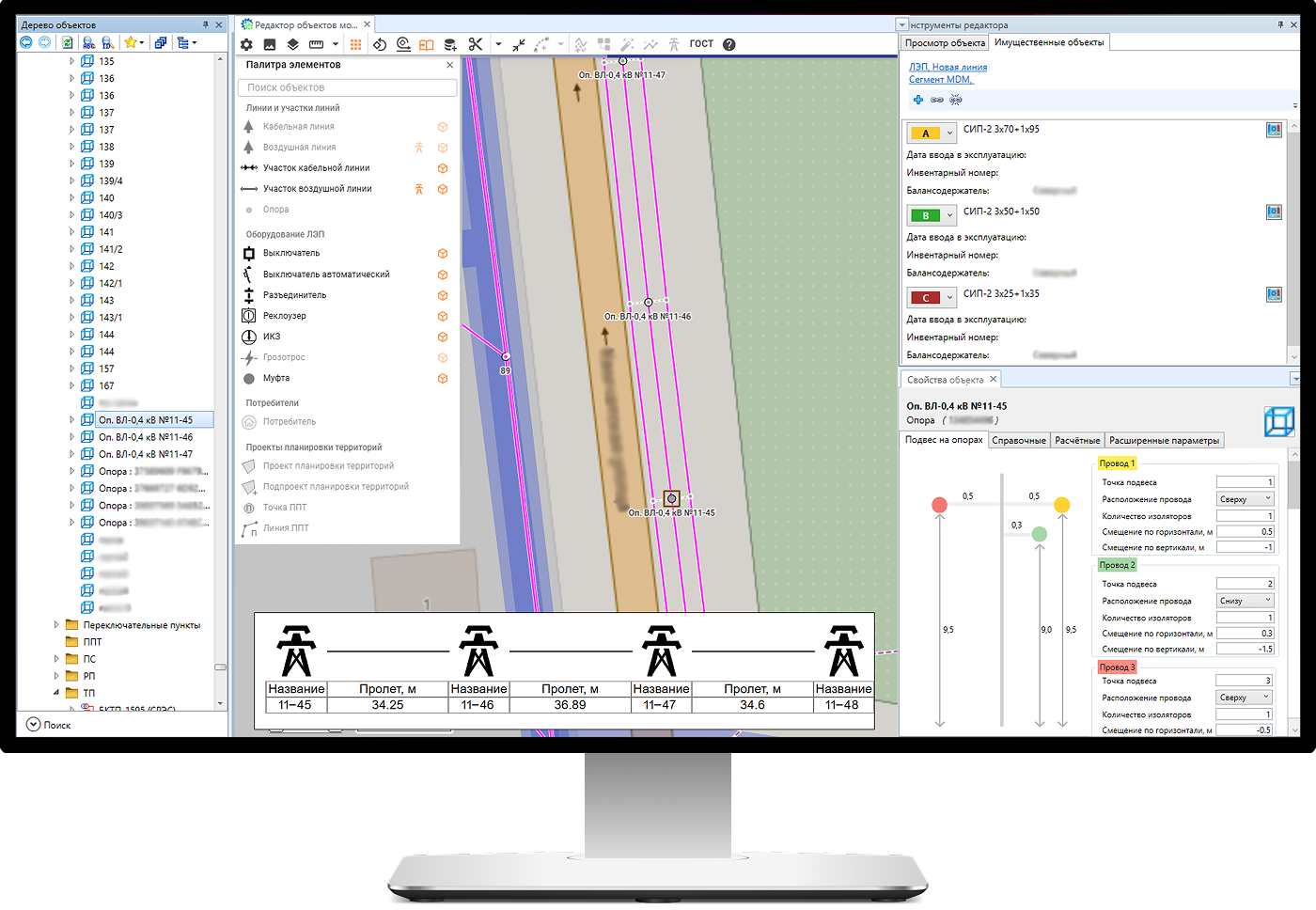

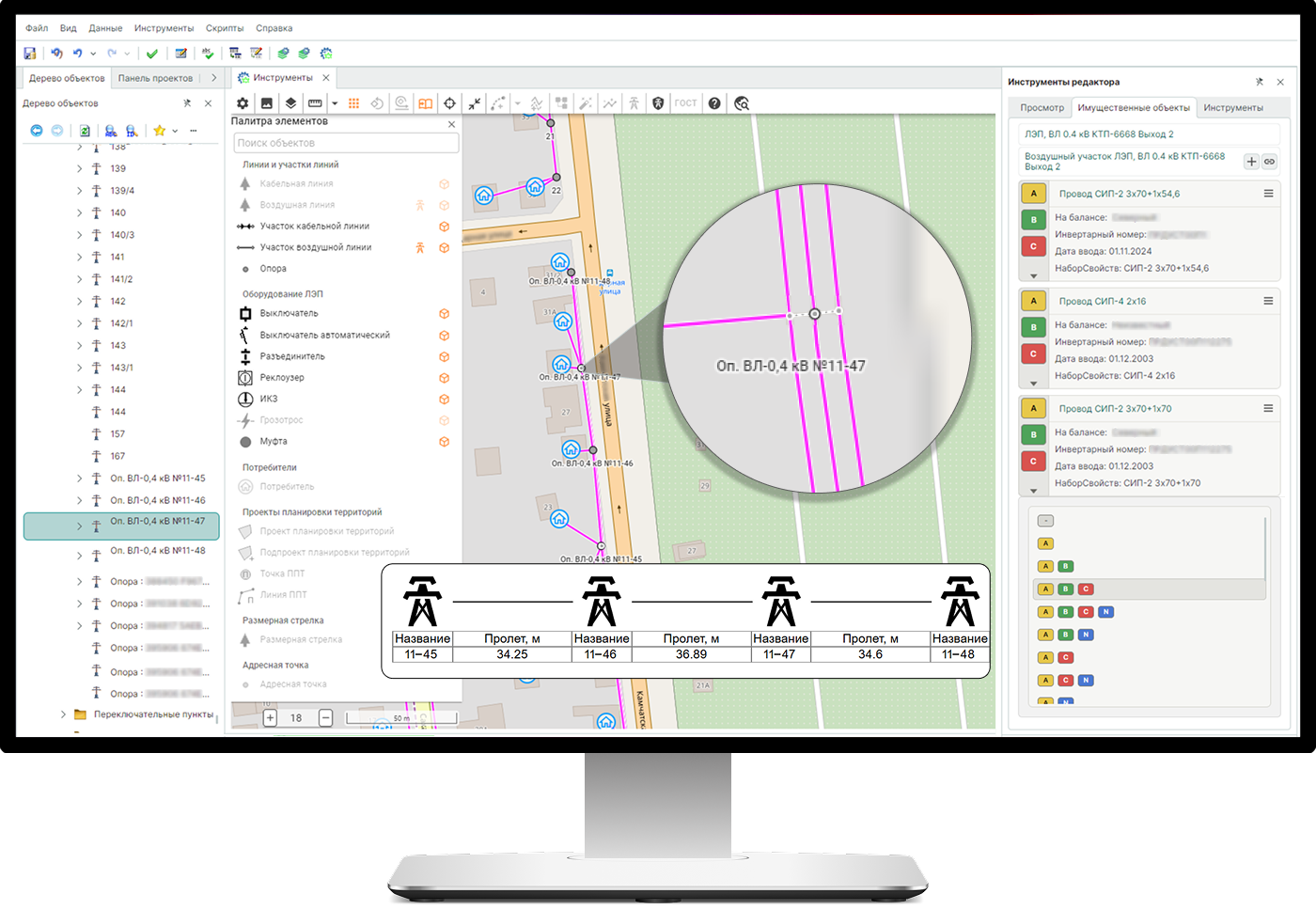

Детализация способа прокладки ЛЭП
Предоставляет набор специализированных инструментов и цифровых ассистентов детального, в том числе пофазного моделирования способа прокладки воздушных и кабельных ЛЭП
- Создание топологически связанной электрической сети происходит непосредственно на географической подложке, включая моделирование конструктивных элементов ЛЭП с детализацией до уровня расположения отдельных проводов и кабелей, объектов электроснабжения и другой информации.
- Для контроля вводимых данных происходит проверка рассчитанных геометрических длин провода с вводимыми значениями из исполнительной документации, что способствует дополнительной валидации единой модели предприятия.

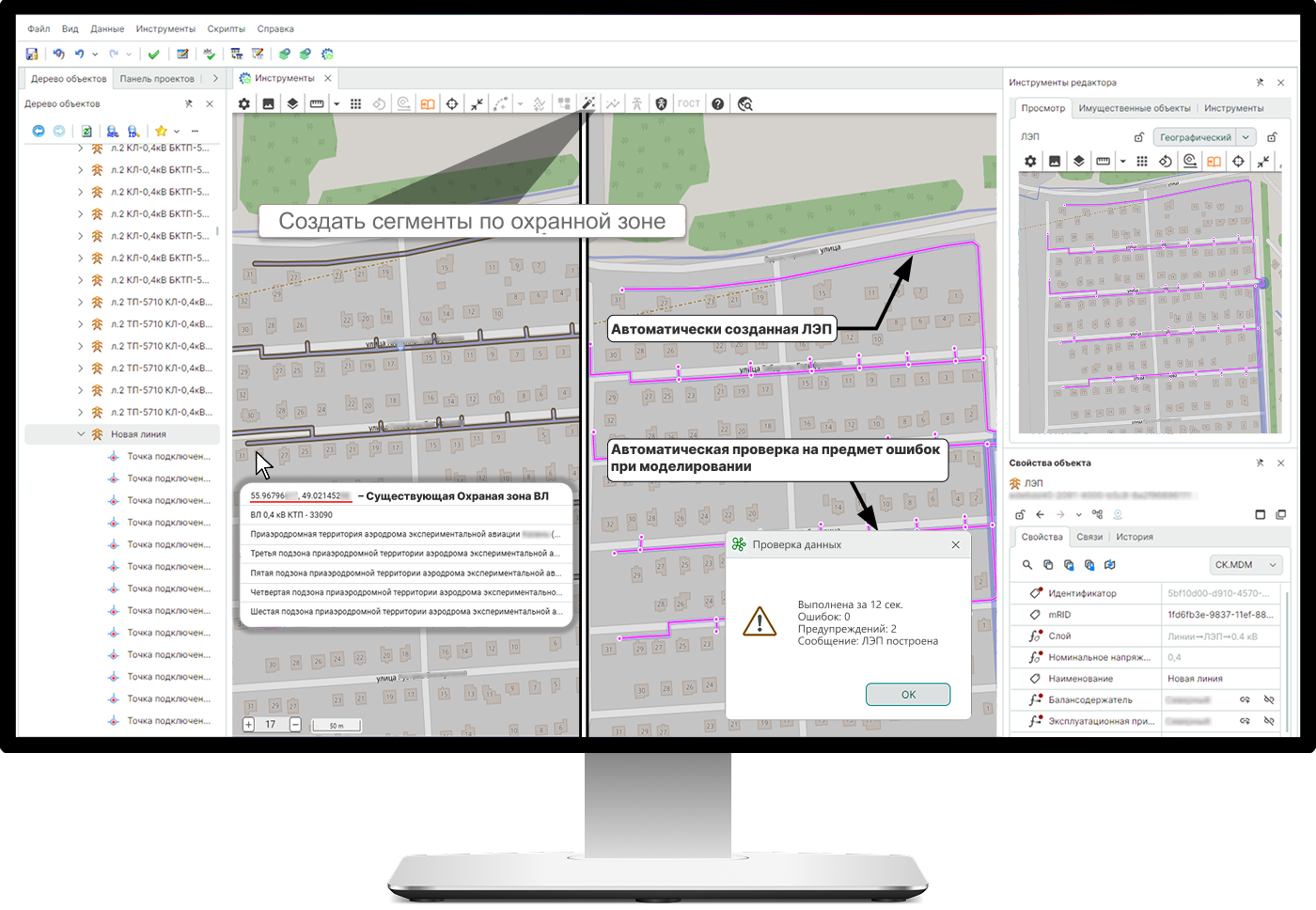

Генерация недостающей информации
Позволяет обеспечить консистентность модели при недостаточности информации, решая задачу поиска и создания недостающих участков сетей, информация о которых содержится в охранных зонах ЛЭП
- При анализе геометрии прокладки воздушных и кабельных ЛЭП происходит автоматический поиск соответствующих охранных зон, нанесенных на публичной кадастровой карте, проверка вхождения в охранные зоны с предоставлением информации о выявленных расхождениях.
- Автоматизированный способ моделирования учитывает опорные точки зданий и сооружений, информацию о ЛЭП, нанесенную на географические подложки и другие данные, в соответствии с которыми производится построение топологии сетей любых классов напряжения.

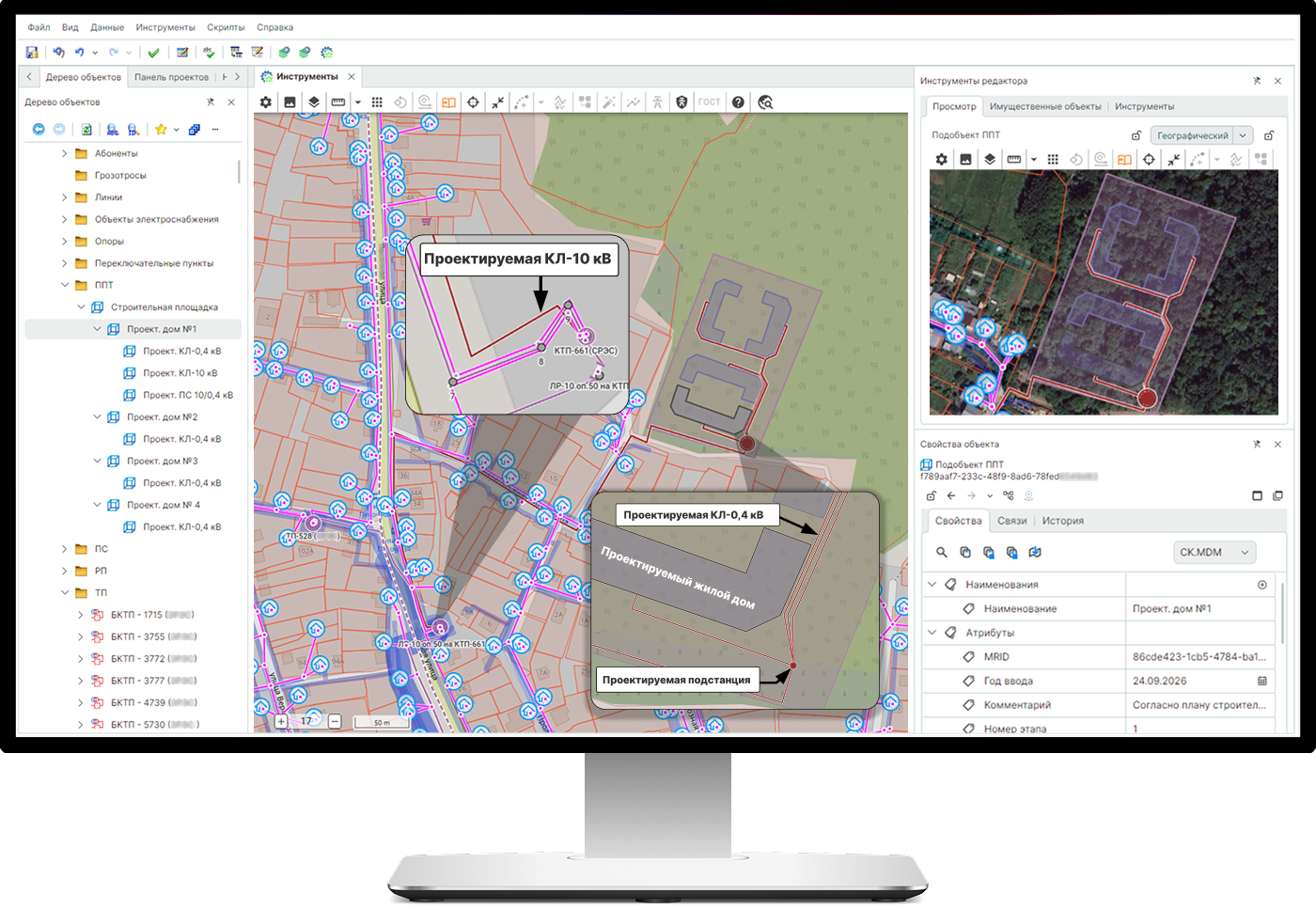

Планирование развития территорий
Набор специализированных инструментов, позволяющих визуализировать и упростить формирование инвестиционных программ по развитию электрических сетей предприятия
- Решение позволяет выявлять энергодефицитные зоны, моделировать этапы освоения территорий и, в конечном итоге, повышать качество обработки заявок на технологическое присоединение.
- Обеспечивает возможность упрощенного моделирования объектов сетевого хозяйства для максимального ускорения и упрощения работы специалиста, определять места размещения подстанций, трассы кабельных и воздушных ЛЭП с учетом будущей нагрузки, выполнять оценку возможности подключения нового объекта без угрозы перегрузки сети, выявлять районы, где ожидается нехватка мощности.

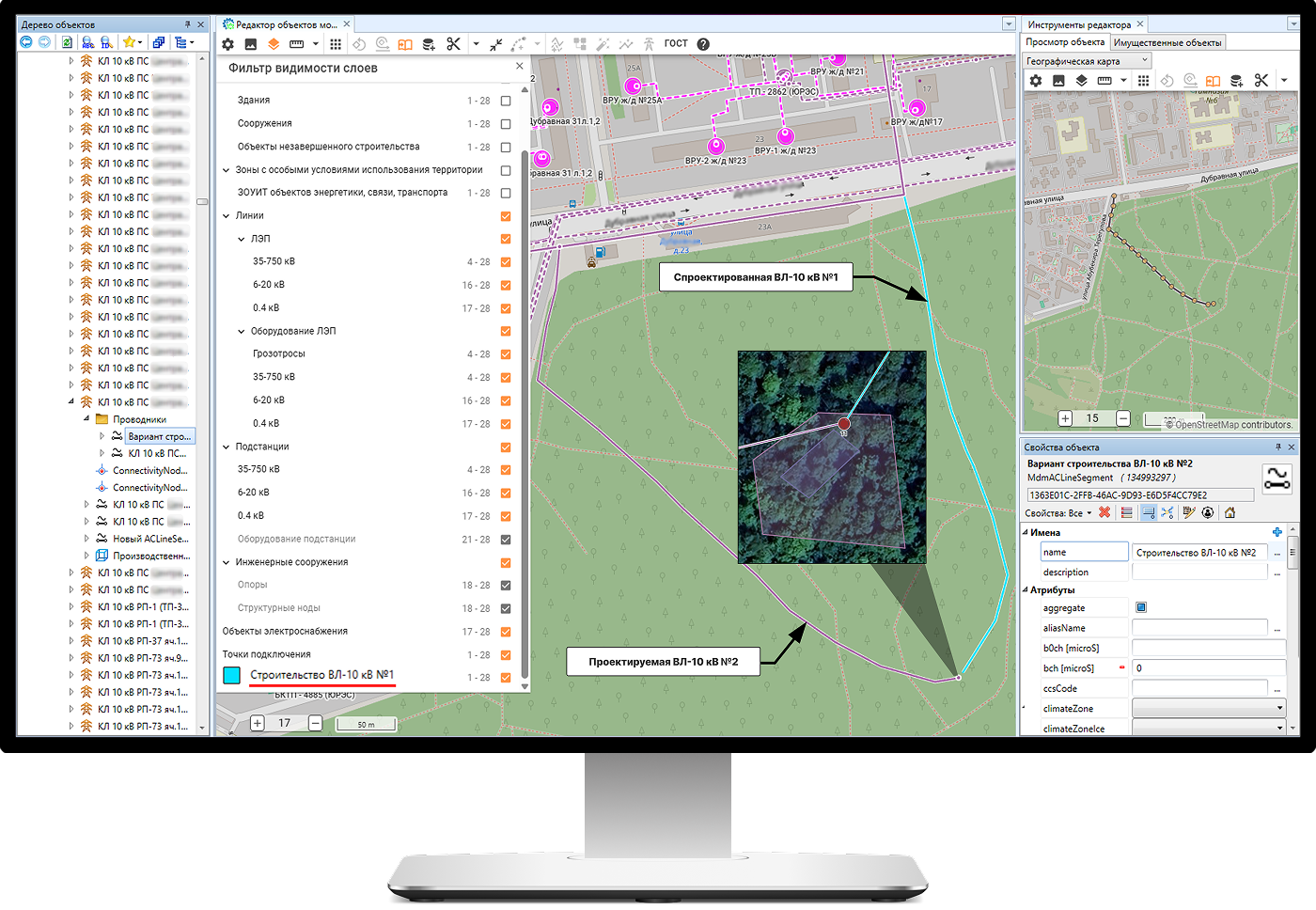

Планирование развития электрической сети
Единое пространство планирования и анализа строительных проектов, позволяющее минимизировать риски коллизий и повышающее согласованность действий участников процесса
- Применяется при проектировании новых объектов, их реконструкции и моделирования технического присоединения новых потребителей для моделирования возможных вариантов строительства с учетом последующей эксплуатации электрической сети.
- Пользователи получают единую актуальную версию всех строительных проектов, что исключает работу с устаревшими или разрозненными данными, возможность оценки влияния технического присоединения нового объекта на существующую сеть, взаимного влияния строительных проектов.
Ключевые особенности
Быстрый ввод данных
Моделирование на географии
Перспективное строительство
Интеграции со смежными системами
ПРОЕКТИРОВАНИЕ
МОДЕЛИРОВАНИЕ
ИНТЕГРАЦИИ
Продукт создан инженерами для инженеров, поэтому учитывает мельчайшие нюансы при создании и поддержании актуальности общей модели предприятия
